Flüssiggasanlagen

Allgemeines

Flüssiggasanlagen setzen sich zusammen aus einer Versorgungsanlage und einer Verbrauchsanlage.
Flüssiggas (z. B. Propan) ist ein Brenngas, das bei Raumtemperatur unter relativ geringem Druck in flüssigem Zustand gespeichert werden kann (Behälterdruck bei Raumtemperatur ca. 7 bar Überdruck).

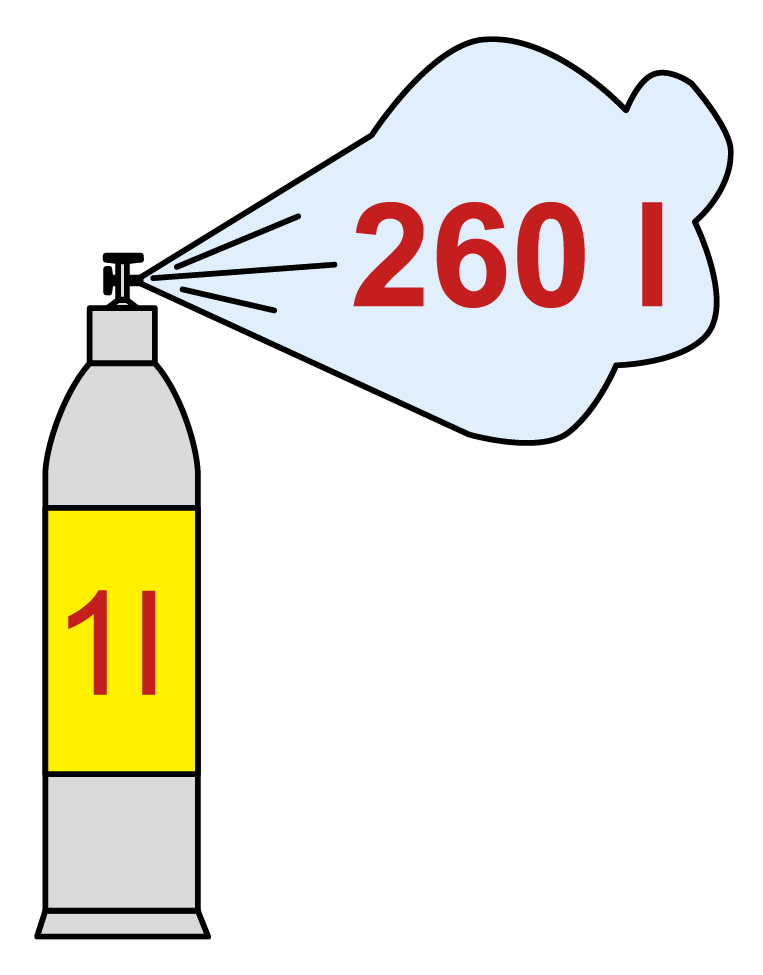

Bei der Verdampfung von 1 l flüssigem Propan entsteht ein Volumen von ca. 260 l gasförmigem Propan.
Flüssiggas/Luft-Gemisch ist bereits bei einem Flüssiggasanteil von ca. 2 Vol.-% explosibel.
Gasförmiges Propan ist ca. 1,5-mal schwerer als Luft und sammelt sich deshalb jeweils an der tiefsten Stelle an. Bei Verwendung von Flüssiggas unter Erdgleiche besteht bei unkontrolliertem Gasaustritt deshalb gegenüber anderen Brenngasen, wie z. B. Wasserstoff oder Acetylen, zusätzlich zur Verpuffungs- und Explosionsgefahr auch Erstickungsgefahr.

Druckregelgeräte müssen verwendet werden, damit die Verbrauchseinrichtungen mit einem geeigneten konstanten Druck versorgt werden.

Einstellbare Druckregelgeräte sind denen mit konstanter Druckregelung vorzuziehen.

Leitungen dienen als Verbindung zwischen Druckgasbehälter und Verbrauchseinrichtung.
Verbindungen zwischen stationären Anlageteilen sollten möglichst aus fest verlegten Rohren hergestellt sein.

Es dürfen nur für Flüssiggas geeignete und gekennzeichnete Schläuche verwendet werden (wenigstens Druckklasse 6 für besondere mechanische Beanspruchung, besser Druckklasse 30).

Die Schlauchbruchsicherung schaltet die Gaszufuhr zur Verbrauchseinrichtung bei größeren Schlauchbeschädigungen ab.
Sie ist bei Schlauchlängen ab 40 cm grundsätzlich zu verwenden.

Anschlusswert der Verbrauchseinrichtung und Durchlassmenge der Schlauchbruchsicherung müssen aufeinander abgestimmt sein.

Leckgassicherungen müssen immer dann eingesetzt werden, wenn Verbrauchsanlagen unter Erdgleiche (z. B. Leitungsgräben, Keller, Schächte usw.) betrieben werden.

Damit Leckgassicherungen funktionssicher sind, muss die Schlauchverbindung aus einem doppelwandigen Schlauch bestehen.

Verbrauchseinrichtungen mit einem Anschlusswert > 0,5 kg/h müssen über einen Flammenwächter (schaltet die Gaszufuhr beim Erlöschen der Flamme aus) verfügen.
Ausnahme: Tätigkeiten, die ein ständiges Überwachen der Flamme erfordern, z. B. Flammgeräte, Handbrenner.
Beim Betrieb von Flämm- und Schmelzgeräten sind Feuerlöscheinrichtungen bereitzuhalten.

Bei Arbeiten in geschlossenen Räumen ist für eine ausreichende Lüftung zu sorgen.
Zum Arbeitsende oder bei längeren Arbeitsunterbrechungen ist die Gaszufuhr zu Verbrauchseinrichtungen zu unterbrechen.
Zum Transport Flaschenventile schließen, Ventilkappe und, falls vorgesehen, Schutzhaube aufschrauben.

Flüssiggasflaschen fachgerecht lagern (niemals unter Erdgleiche).
Bei Undichtheit oder anderen Störungen sofort Flaschenventil schließen, Flasche ggf. ins Freie bringen.
Leere Flaschen wie volle behandeln.
Flüssiggasanlagen regelmäßig durch Fachkundige überprüfen lassen.

Bei einem höheren Gasbedarf können Flüssiggasflaschen zu Flaschenbatterien zusammengeschaltet werden. Durch diese Maßnahme wird eine unzulässige Abkühlung des Behälterinhaltes durch eine zu schnelle Gasentnahme und eine damit verbundene Reifbildung an den Flaschen vermieden.
Bei Reifbildung Flasche nicht punktuell erwärmen.

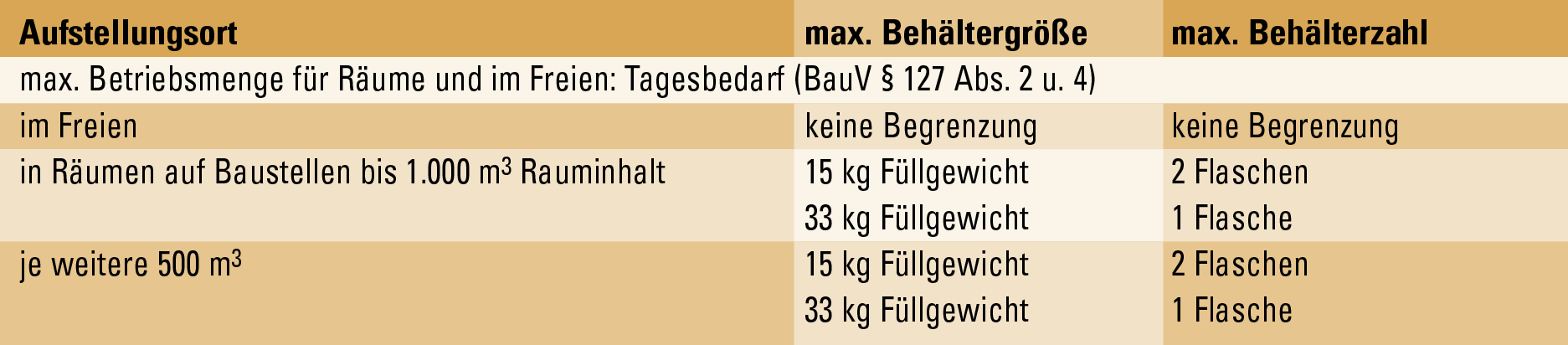

Zulässige Anzahl und Größe der Flüssiggasflaschen für die vorgesehenen Einsatzbereiche beachten (siehe Tabelle).
Flüssiggasanlagen unter Erdgleiche nur unter genauer Beachtung der hierfür erforderlichen zusätzlichen Sicherungsmaßnahmen einsetzen.

Vor Flaschenwechsel Ventil der gebrauchten bzw. entleerten Flasche schließen. Nach dem Anschluss neuer Flaschen auf Dichtheit prüfen.

nicht unter Erdgleiche lagern;
nicht an Kelleröffnungen und -zugängen, Gruben und ähnlichen Hohlräumen aufstellen;
nicht an Kanaleinläufen sowie an Luft- und Lichtschächten aufstellen;
brennbares Material aus der Nähe entfernen;
keine Zündquellen;
gute Durchlüftung.

Kennzeichnung wie bei Flüssigtanks;
keine Gefahrenquellen, wie Rauchfangöffnungen, Kanaleinläufe, Gruben in Lagerräumen und Schutzzonen;
brennbares Material aus der Nähe entfernen;
gute Lüftung;
keine Zündquellen.

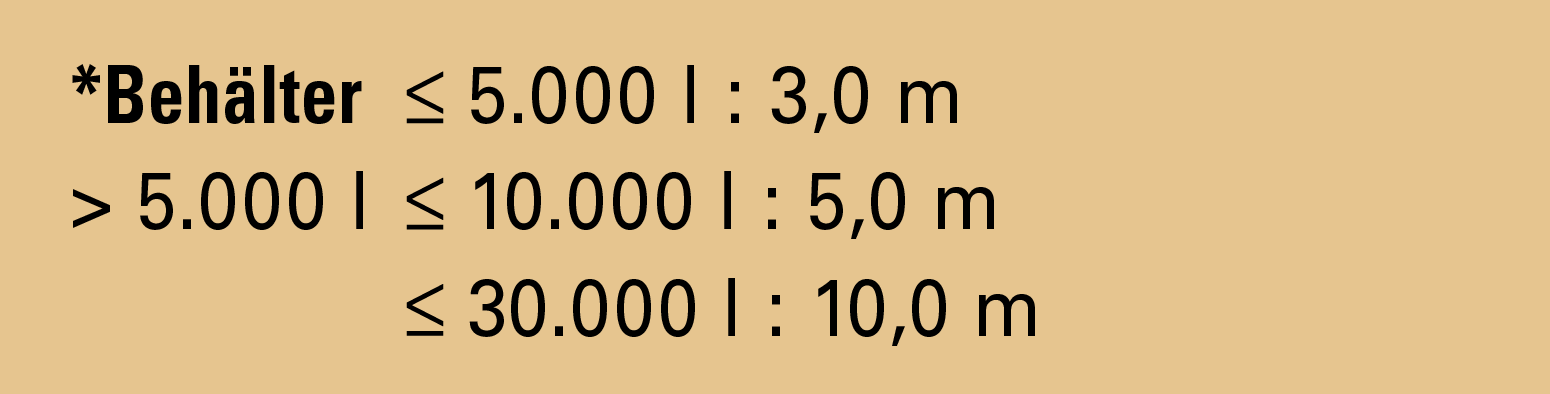

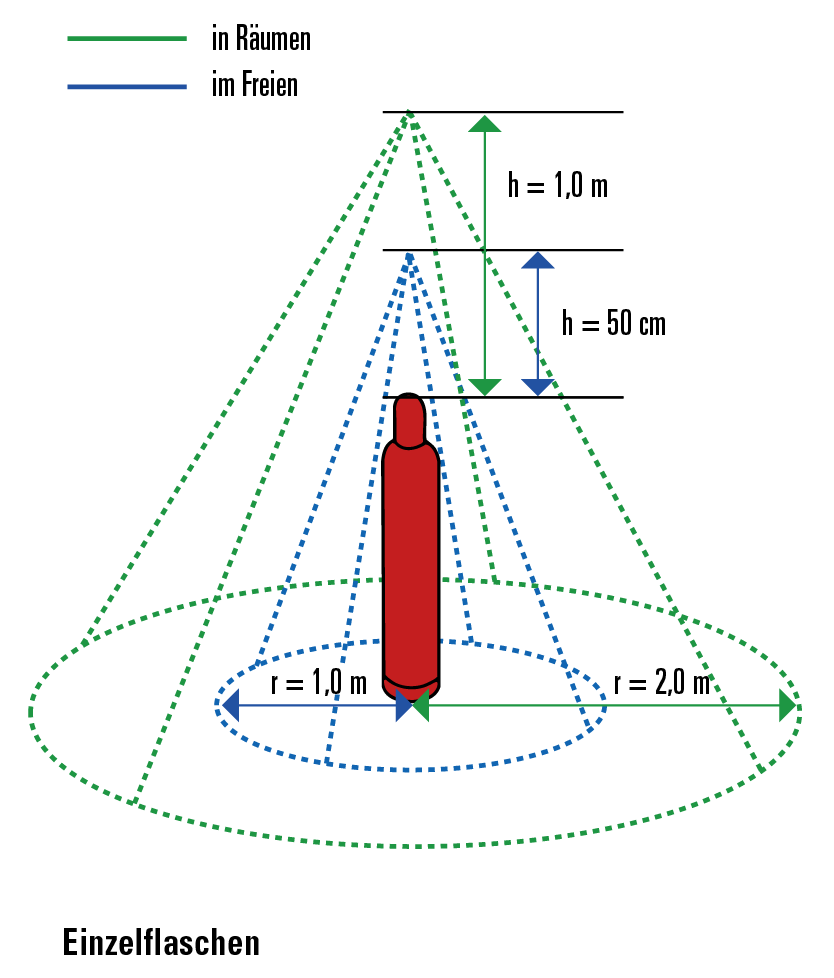

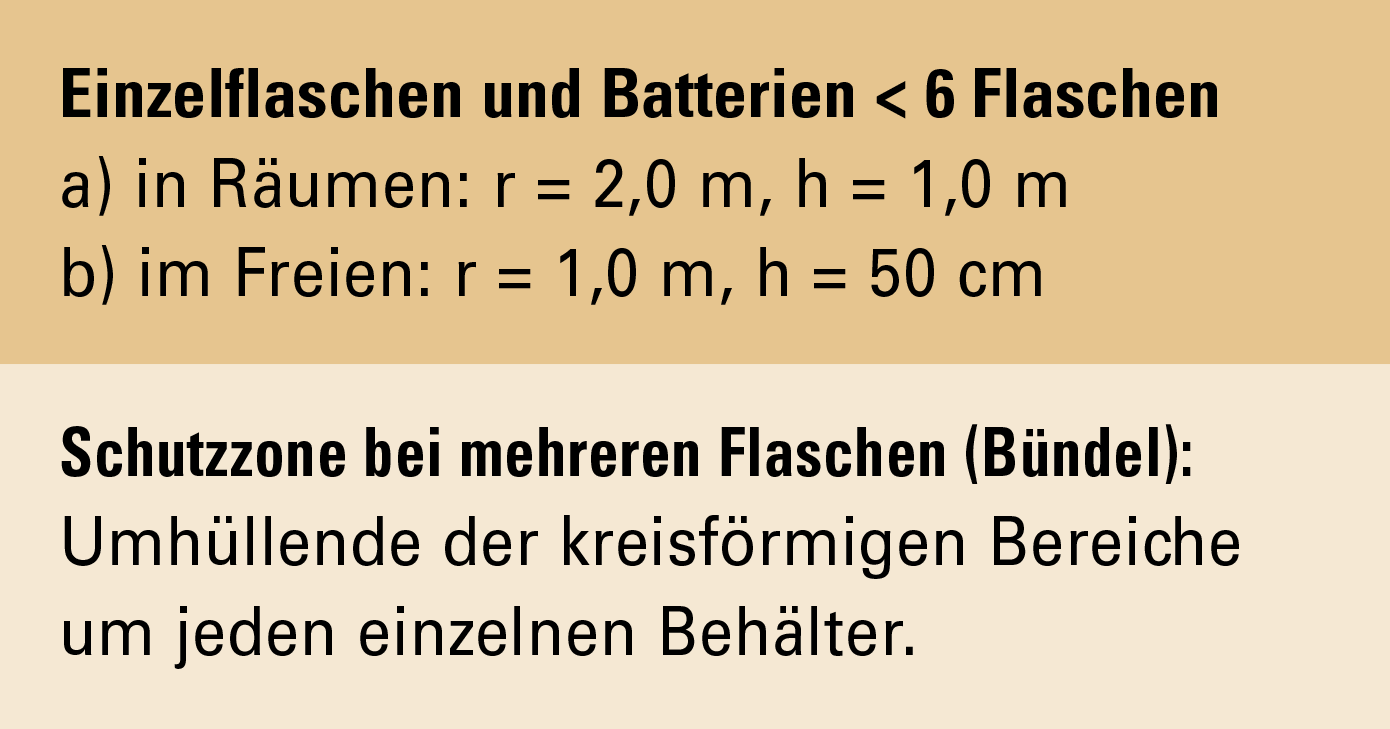

Sicherheitsabstand zwischen betriebsbedingten Austrittsstellen des Flüssiggasbehälters* und Kanälen, Schächten, Öffnungen zu tiefer liegenden Räumen u. ä. Anlagen.

Schutz vor Brandlasten aus der Umgebung, z. B. brandgefährlichen Objekten oder brennbaren Stoffen. Sicherheitsabstand mind. 5,0 m.

FGV (Flüssiggas-Verordnung)
BauV (Bauarbeiterschutzverordnung) §§ 127–133
Technische Regeln Flüssiggas/G2 erhältlich bei ÖVGW (Österreichische Vereinigung für das Gas- und Wasserfach)
AUVA-Merkblatt M 363 Flüssiggas
AUVA-Merkblatt M.plus 301 Explosionsschutz
Siehe Kap. D 17 Arbeiten mit Flüssiggas
